10. FFF방식의 3D 프린터 3 - FFF 방식의 분류 1

압출기의 위치에 따른 분류



  DM 방식의 핵심 기술은 재료를 녹여 밀어내는 압출기(Extruder)에 있습니다. 압출기는 재료를 이동시켜 노즐로 압력을 가하기 위해 모터와 히터, 방열부품 등을 기본적으로 포함하고 있으며 장비에 따라 센서나 팬 등을 보조적으로 포함하고 있습니다.    압출용 모터의 위치에 따라 직접압출방식과 보우덴(Bowden)방식으로 구분합니다.

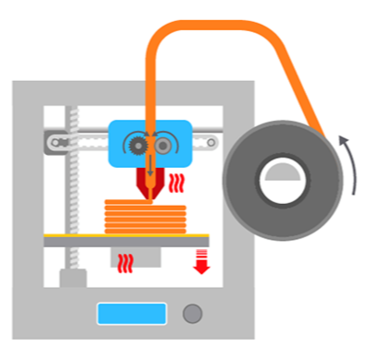

직접압출식

직접압출식은 압출기의 노즐 부분과 모터가 일체형으로 되어 있습니다. 직접압출식은 재료 수용의 폭이 넓어 연성이 높은 재료를 사용할 수 있고, 정밀한 제어가 가능하다는 장점이 있습니다. 단점으로는 노즐 부분과 모터가 하나로 되어 있어서 구동부가 보우덴식에 비해 무거워 압출기의 이동 속도가 느리고 제조원가가 많이 들어가는 문제점이 있습니다.

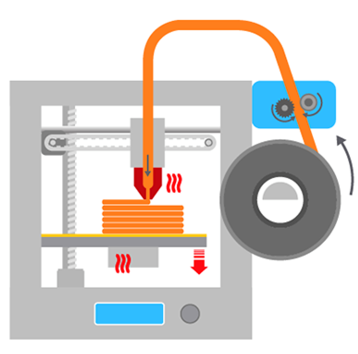

보우덴식

보우덴식은 압출기의 노즐부분과 모터가 별도로 분리되어 있습니다. 모터가 축 구동부와 별도로 분리되어 있기 때문에, 직접압출식보다는 가볍다는 장점이 있고, 가벼운 압출기는 축의 구조에 대한 구동부하를 줄일 수 있기 때문에 속도나 제조원가 측면에서 이점을 가지고 있습니다. 단점으로는 노즐까지 연결된 튜브 내부로 재료를 밀어 넣어야 하기 때문에, 연성이 큰 재료에 적용하기 힘들고 직접압출식 보다는 제어정밀도가 떨어지는 문제점이 있습니다.





노즐의 갯수에 따른 분류

  FFF 방식 출력의 경우 모델에 따라서 서포트(지지대)와 레프트를 출력 해야 하는 경우가 있습니다. 모델 출력이 완료되면 서포트와 레프트를 제거하는 후처리를 해야 합니다. 플라스틱 재료의 특성상 층간의 접합력이 강하거나 모델형상의 내부나 좁은 공간에 생성되는 서포트를 제거하기 어려운 경우가 있습니다. 서포트의 제거를 쉽게 하기 위해 서포트 재료와 조형용 재료를 서로 다르게 적용하기 위해 두 개의 압출기를 적용한 듀얼노즐의 FFF 방식도 있습니다.

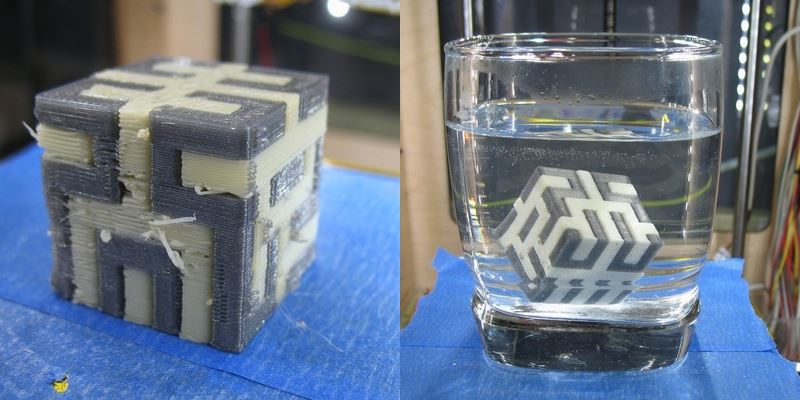

  서포트용 재료는 PVA같은 물에 녹는 재료를 사용하여, 출력후에 물이나 전용액에 넣어두어서 서포트를 녹입니다. 이 방법으로 눈에 보이지 않는 서포트도 제거가 가능합니다.

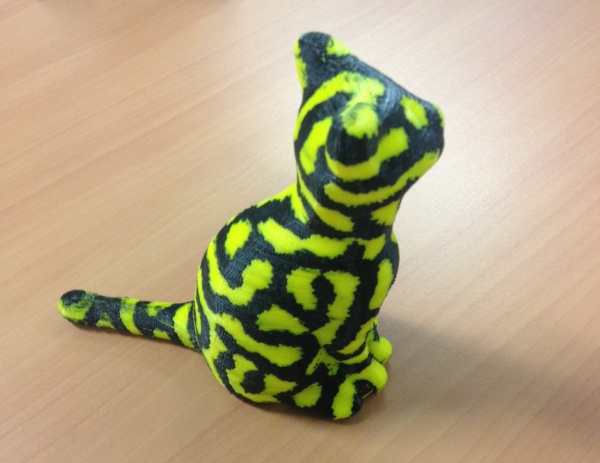

  듀얼노즐 방식은 서포트를 제거하는 목적 이외에, 두 가지의 다른 재료를 사용하기 위해서도 사용되어집니다. 듀얼노즐을 통해 한 개의 출력물에 두 가지 다른 색상의 필라멘트 소재로 출력 할 수 있습니다. 또 다른 경우에는 한 쪽의 노즐 구멍을 크게 하고 다른 한쪽은 작은 구멍의 노즐을 사용하여 정밀한 표현은 작은 노즐을 사용하고, 내부나 넓은 면은 큰 노즐을 사용하여 출력속도를 빠르게 한 제품도 있습니다.

출처 : http://www.the3dprinter.com	출처 : http://www.3ders.org
